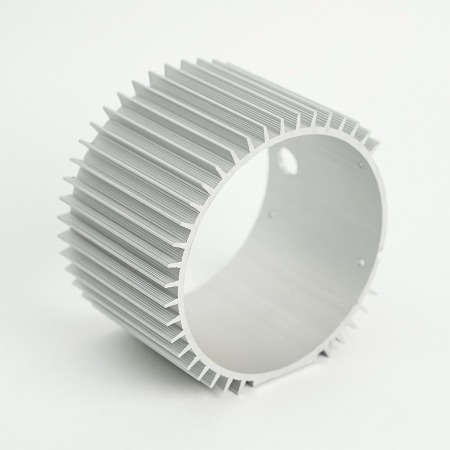

Elektrisk motorhus med aluminium: Design, fremstilling, beskyttelse og præcision

Maksimering af varmestrøm i aluminiums elektriske motorhus

Når ingeniører diskuterer Aluminium Electric Motor Casing Varmeafledning , de taler virkelig om at håndtere en kæde af termiske modstande: fra kobberviklinger eller statoramineringer til åget og monteringsfunktionerne gennem kusvæggen over den ydre overflade og til sidst i den omgivende luft eller væske. Ethvert svagt led i denne kæde hæver hotspot -temperaturer og komprimerer ydelsesmargener. Aluminiums høje termiske ledningsevne sammenlignet med jernholdige huse gør det til et åbenlyst førstevalg, men at realisere, at fordelen afhænger af tankevækkende materialeudvælgelse, kontaktdesign og overfladeteknik. Målet er ikke blot at bevæge varme; Det bevæger sig forudsigeligt, mens den kontrollerer vægt, fremstilling og omkostninger.

Termiske veje inde i huset

Inde i foringsrøret forlader varme statortænderne og åget ved ledning og krydser ind i huset via pressepasninger, bindingsgrænseflader eller potteforbindelser. En kontinuerlig, meget belastet kontaktgrænseflade reducerer kontaktmodstand. Praktiske trin inkluderer tæt tolerancerede pressepasninger, tynde og ensartede interfacematerialer og bevidst klemmetryk, der undgår forvrængning. Når det er nødvendigt med potting eller gap-fyldstof, skal du vælge materialer, der afbalanceres ledningsevne med viskositet, så de våde mikro-asperiteter uden at fange luft. Designere forbedrer ofte ledningen ved at udvide statortænderne eller tilføje kobber -shunts, der forkorter stien. Da aluminium udvides mere end stål, skal differentiel ekspansion ved driftstemperaturer overvejes; For meget interferens ved samling kan blive for lidt under varm drift, nedværdigende termisk overførsel lige når det er mest nødvendigt.

Fingeometri, luftstrøm og overfladebehandlinger

Uden for huset dominerer konvektion. Lige finner er enkle og omkostningseffektive, men luverede eller bølgede finner forstyrrer grænselagene og kan overgå i luftstrøm med lav hastighed. Finafstand skal redegøre for begroing af risiko og fremstillingsvinkler. Overfladebehandlinger kan være modstridende: en mikro-rhened overflade kan øge konvektiv varmeoverførsel ved at snuble turbulens, selvom den reducerer konduktiviteten lidt, og et mørkt anodisk lag øger emissiviteten, hvilket betyder noget, hvor stråling ikke er angiveligt. Hvis motoren lever inde i et hylster eller miljø under hætten, er den kanaliserede luftstrøm med kendte hastighedsprofiler mere pålidelig end at stole på tilfældig strøm. Når støv eller insekter er sandsynligt, skal du vælge tykkere finner med bredere afstand for at bevare ydeevnen over tid.

Materielle kvaliteter og termisk ledningsevne

Forskellige aluminiumskvaliteter Handelsledningsevne mod castabilitet og styrke. Legeringer med høj silicium dysestrømmer legeringer smukt og fylder tynde finner, men deres termiske ledningsevne er lavere end smedkvaliteter. I modsætning hertil tilbyder smede 6xxx -serieekstruderinger fremragende ledningsevne og bearbejdelighed, skønt de muligvis kræver mere bearbejdning for at nå komplekse geometrier. Fordi materialevalg interagerer med processen, bør beslutninger veje termiske gevinster mod værktøjs- og stykkedeleomkostninger. Følgende sammenligninger sætter tal i sammenhæng inden det fulde bordoversigt.

• Aluminium udfører typisk varme flere gange bedre end rustfrit stål ved stuetemperatur, hvilket kan oversættes til mindre temperaturstigning for den samme varmeflux.
• Inden for aluminiumsfamilier opfører familier sig nedre silicium eller udførte legeringer generelt bedre end høj-silicium dø-støbende legeringer på bekostning af at støbe tynde vægge lige så let.
• Magnesium er lettere, men udfører normalt varme mindre effektivt end almindelige aluminiumskvaliteter og kan komplicere korrosionsstyring.

Testmetoder og design -feedback -løkker

Termiske modeller fremskynder læring, men de skal forankre ved måling. Infrarød termografi afslører hotspots omkring bærende skuldre og ribbenkrydsninger. Kalibrerede varme-soak-tests med kendte belastninger validerer CFD, mens termisk chokcykling afslører grænsefladeforringelse over livet. De mest effektive programmer behandler termisk benchmarking som en rutinemæssig port i designudgivelser, ikke en særlig begivenhed. Denne systemtilgang er det, der i sidste ende vender udtrykket Aluminium Electric Motor Casing Heat Disipation fra en søgeforespørgsel til en konkurrencefordel i marken.

Valg af en produktionsrute og evaluering af partnere

Valg af en proces og vetting Die Cast Aluminium Motor Housing Leverandører er en multi-variabel øvelse. Die casting udmærker sig ved høje mængder med tynde vægge og integrerede finner; Sandstøbning tilbyder fleksibilitet og lavere værktøjsinvestering til prisen for tykkere sektioner; Ekstrudering plus CNC -bearbejdning giver fremragende overfladefinish og ledningsevne for enklere geometrier; Og permanent moldstøbning sidder mellem sand og die støbning til mellemlang løb. Det rigtige valg afbalancerer geometri, tolerance, kosmetik og samlede ejerskabsomkostninger. Når to ruter vises levedygtige, skal du sammenligne dem i sætninger først og bekræfte med et tabuleret scorecard, så afvejninger er gennemsigtige både tekniske, kvalitet og sourcing-teams.

Die casting vs. sandstøbning vs. ekstrudering CNC

Die casting vinder normalt, hvor du har brug for mange tynde finner og konsekvent vægtykkelse med tæt gentagelighed. Sandstøbning, mens de er grovere, understøtter store huse og iterationer med hurtige design uden høje forhåndsværktøjer. Ekstrudering CNC -bearbejdning giver mening for cylindriske eller prismatiske skaller, hvor lineære finner eller enkle kanaler kan skæres fra bestanden; Det bevarer også højere termisk ledningsevne af smede aluminium. Investeringsstøbning kan opnå fine detaljer, men mister ofte jorden på omkostninger for større dele. Fordi overfladefinish påvirker forsegling, maleri og termisk emissivitet, skal du overveje, hvor meget bearbejdning eller efterbehandling hver rute har brug for for at ramme ydeevne og kosmetiske mål.

Værktøj, ledetid og samlede ejerskabsomkostninger

De samlede ejerskabsomkostninger (TCO) kombinerer amortiseret værktøj, stykke delpris, skrot, fragt og kvalitetsrisici. Die casting har højere værktøj, men lav cyklustid; Sandstøbning vender det. Hvis det årlige volumen er usikkert, kan du starte med sandstøbning eller ekstrudering af programmet og give reelle efterspørgselsdata, før de forpligter sig til hårdt værktøj. Omvendt, når lanceringsprognosen er fast, og geometrien passer det, kan det at flytte tidligt til at dø casting tilbagebetale hurtigt ved at krympe cyklustid og bearbejdningsindhold. Leverandørens placering påvirker logistikrisiko og ledetid; Dual-sourcing med almindelige inspektionsplaner og udskiftelige værktøjer kan stabilisere udbuddet.

Kvalitetssystemer og leverandørvurdering

Ved screening die Støbt aluminiumsmotorhus leverandører , se ud over nominelle kapaciteter. Anmod om processtrømningsdiagrammer, PFMEA-eksempler og statistiske kapacitetsdata om lignende huse. Gennemgå metallografiske rapporter for porøsitet og koldskåret kontrol, og spørg, hvordan gating/overløbsstrategier reducerer gasindfangning i tynde finner. Valider dette koordinatmålingsudstyr og tryk-testrigge matcher din inspektionsplan. En moden leverandør byder velkommen til en fælles DFM/DFMEA -værksted, der reducerer risikoen, før stål skæres.

Miljøbeskyttelse og forseglingsstrategi

Designe en Korrosionsbestandig aluminiumsmotor kabinet IP65 betyder at tænke holistisk om vand, støv, kemikalier, temperaturcykling og galvaniske par. IP65 betegner støvtæt konstruktion og beskyttelse mod vandstråler, men at bestå en laboratorietest er en gang ikke den samme som blomstrende i løbet af år i marken. Rigtige miljøer kombinerer saltspray, ledende støv, olier og termiske gradienter, der pumper fugt gennem mikrokap. For at lykkes skal tætningsfunktioner være generøse, belægninger skal være kompatible, og forskellige metaller skal isoleres. Fordi korrosion er et systemproblem, sporer mange fejl tilbage til grænseflader - fastepunkter, chefer og dækker - snarere end selve bulkaluminiumet.

IP -vurderinger, pakninger og åndedræt

Start med at vælge pakninggeometri, der opretholder komprimering efter aldring: svamp lukkede celleelastomerer til indtrængen med lavt vand eller støbte profiler til robust flange engagement. Målkomprimering varierer, der tegner sig for tolerance-stack-ups; Brug komprimeringsbegrænsere i plastikdæksler for at undgå over susende. Hvor foringsrøret opvarmes og afkøles, udligner en membranpusten tryk og reducerer tendensen til at trække fugt forbi tætninger. Kabelkirtler og ledningsposter skal matche indtrængningsmål; Selv en under-spec kirtel kan nedbryde et ellers fremragende design.

Belægninger, anodisering og korrosionstest

Ubelagt aluminium danner et beskyttende oxid, men chloridrige miljøer kræver mere. Anodisering øger korrosionsbestandighed og overfladehårdhed; Pulverbelægning giver en hård, attraktiv finish; og konverteringsbelægninger forbedrer adhæsion af maling. Når dele vil blive samlet med rustfrie fastgørelsesmidler, skal du bruge isolerende skiver eller fugemasser til at afbøde det galvaniske potentiale. Valider coating -systemer med neutral saltspray og cykliske korrosionstest, der inkluderer crevice -kuponer, der er repræsentative for ægte led, ikke kun flade paneler. Den bedste praksis er at kombinere robust forsegling med en finish, der er skræddersyet til miljøet, og derefter kontrollere med accelererede tests.

Fastgørelsesmidler, grænseflader og forskellige metaller

Galvaniske par kører mange feltproblemer. Hvis der kræves rustfrie fastgørelseselementer, skal du isolere dem fra aluminiumet med fangenskabsskiver, anvende kompatible anti-seize og undgå vandrettelsesgeometrier. Hvor stålbeslag bolter sig til foringsrøret, skal du bruge fugemasse i leddet for at reducere spredningskorrosion. Endelig er behandling af jordforbindelsespunkter og malingspauser bevidst, så beskyttelsessystemer ikke er utilsigtet kompromitteret. En disciplineret tilgang gør et "IP -testpas" til en robust Korrosionsbestandig aluminiumsmotor kabinet IP65 Det trives i rigtigt vejr og nedvaskning.

Masseduktion for moderne drivløb

Elektrificering lægger en præmie på vægt og pakkeeffektivitet, hvilket gør søgen efter en Letvægts aluminiumsmotorhus til EV -motorer mere end et slogan. Nedre masse forbedrer køretøjets effektivitet, udvider termisk lofthøjde og letter håndtering af montering. Men vægtskæringer kan ikke gå på kompromis med foring af stivhed, bærende tilpasning eller akustisk opførsel. Kunsten er at fjerne gram, hvor struktur bidrager mindst, mens der bevarer belastningsstier og termisk ydeevne. At gøre dette godt blander topologioptimering, støbende venlig ribbing og fornuftig bearbejdning, der undgår at skabe stressstiger og tynde sektioner sårbare over for porøsitet.

Strukturelt topologi og vægtmål

Begynd med en stivhedsdrevet topologi: Definer lejebelastninger, gearkassereaktioner og monteringsbegrænsninger, og lad derefter en solver identificere korridorer af materiale, der bærer det meste af stresset. Oversæt resultatet i stødende ribben og baner med ensartede vægovergange, generøse fileter og konsistent træk. For cylindriske huse skal du overveje integrerede ribbenbånd, der dobbelt som varmespredende ringe. Oprette vægt- og stivhedsmål tidligt, så afvejninger er synlige under designanmeldelser snarere end opdaget under DV-test.

Termiske-strukturelle afvejninger

Vægtteduktion er undertiden i konflikt med afkøling. Tyndere vægge reducerer ledningsområdet, men mere men tyndere finner kan gendanne konvektivt område, hvis støbning tillader det. Hvis CFD viser en varm zone i nærheden af ​​en monteringschef, kan en lokal varmespreder-ribben være ude af en global stigning i vægten tykkelse. Tilsvarende kan en mørk, holdbar belægning øge emissiviteten og inddrive en vis termisk margin uden strukturel straf. Tricket er at kombinere flere beskedne forbedringer snarere end at stole på en tungvægtfix. Når en vandglykoljakke er mulig, kan integrerede kanaler flytte det termiske regime helt, hvilket muliggør lavere vægtykkelse uden overophedning.

NVH, stivhed og integration

Lette dele kan ringe. At beholde en Letvægts aluminiumsmotorhus til EV -motorer Stille, indstil ribbenafstand og tykkelse for at nedbryde paneltilstande og bruge asymmetriske ribbenmønstre, hvor det er muligt. Integration-såsom at kombinere rotor-end-skjolde, invertermonteringer eller kølevæskemanifolds-removes parenteser og fastgørelsesmidler, der tilføjer vægt og kompleksitet. Sammenlign to muligheder med ord, og bekræft derefter med en simpel tabel: En integreret bolig kan spare 8–12% masse og ti fastgørelsesmidler, mens en modulær tilgang kan forenkle tjenesten til små vægtomkostninger. Træffe beslutninger i forbindelse med samlingsstrategi og feltreparationsevne, ikke alene vægt.

Præcisionsbearbejdning og verifikation

At omdanne en grov støbning til en færdig komponent hænger sammen med præcision - fanget af udtrykket CNC bearbejdet aluminiumsmotorhus tolerance 0,01 mm . Selvom ikke alle funktioner kræver ti-mikron kontrol, gør bærende boringer og parringsflader ofte. At opnå dette kræver mere end dygtige maskiner; Det afhænger af nulpunktsstrategi, stabil fixturing, termisk kontrol og process kapacitetsovervågning. Tænk på bearbejdning som den sidste chance for at justere mekaniske, termiske og forseglingsydelse med designintentionen.

GD&T for at bære boringer og pasform

Definer datums, der afspejler, hvordan foringsrøret er begrænset i service. Koncentricitet eller placering af bærende boringer bør henvise til monteringsfladen og den modsatte boring for at bevare rotorindretning. Cirkularitet og cylindricitet på få mikronniveau kan være nødvendig for at beskytte bærende liv. Fladhed på dæksler og geargrænseflader understøtter pakningskomprimering og gearnet. I stedet for at stramme enhver tolerance, koncentrerer du præcision ved de funktioner, der kontrollerer systemadfærd og giver generøse tolerancer andre steder mulighed for at reducere omkostningerne.

Fasturering, processevne og inspektion

At holde en tyndvægget støbning uden forvrængning er et håndværk. Brug formtilpassede reden og vakuum, hvor det er relevant, og styr klemmekræfter for at undgå ovaliserende boringer. Stagebearbejdning så tung fjernelse af lager forekommer før præcisionsfunktioner. Kølevæsketemperatur og maskinopvarmningssager, når man jager CNC bearbejdede Aluminiumsmotorhus Tolerance 0,01 mm ; Uden termisk stabilitet lider målinger og kapacitet lider. Kontroller kritiske egenskaber med CMMS og luftmålere, og overvåg med SPC, så tendenser fanges, før dele undgår. En dygtig proces skal demonstrere CP/CPK> 1,33 om sikkerhedskritiske dimensioner, med klare reaktionsplaner, når kontroldiagrammer signaliserer forhold uden kontrol.

Dokumentation, SPC og frigivelseskriterier

Robust dokumentation oversætter stiltiende know-how til gentagne resultater. Kontrolplaner skal forbinde operationer til de egenskaber, de opretter, og de instrumenter, der verificerer dem. Første-article-inspektion bekræfter udskrivningstolkning, mens løbende revisioner kontrollerer, at fastgørelse, skærere og programmer matcher den godkendte tilstand. Ved tætning af ansigter skal du kombinere overfladefinishchecks med fladhed; For gevindhuller skal du kontrollere placering såvel som tonehøjkvalitet. Endelig lækage-test af lukkede volumener og verifikation af momentvinkel for indsatser Fuldfør pakken, hvilket sikrer, at det færdige kabinet opfylder ydelse, holdbarhed og monteringsmål, når den forlader linjen.

Hurtig reference sammenligninger

Sammenligningerne nedenfor opsummerer de narrative udsagn ovenfor i en enkelt opfattelse for at understøtte hurtige trade-off-beslutninger og tværfunktionelle anmeldelser.
